Une station de relevage des eaux usées nécessite traditionnellement une boucle antireflux au-dessus du niveau de reflux, ainsi qu’une conduite distincte d’amenée et d’évacuation de l’air débouchant en toiture. En rénovation surtout, ces exigences peuvent entraîner d’importants travaux sur le bâtiment. KESSEL, spécialiste des solutions d’évacuation des eaux, a développé deux solutions permettant d’assurer aussi bien la protection antireflux que l’aération et la ventilation sous le niveau de reflux : respectivement CleverLoop et CleverVent. L’ensemble de l’installation peut ainsi rester dans le local technique.

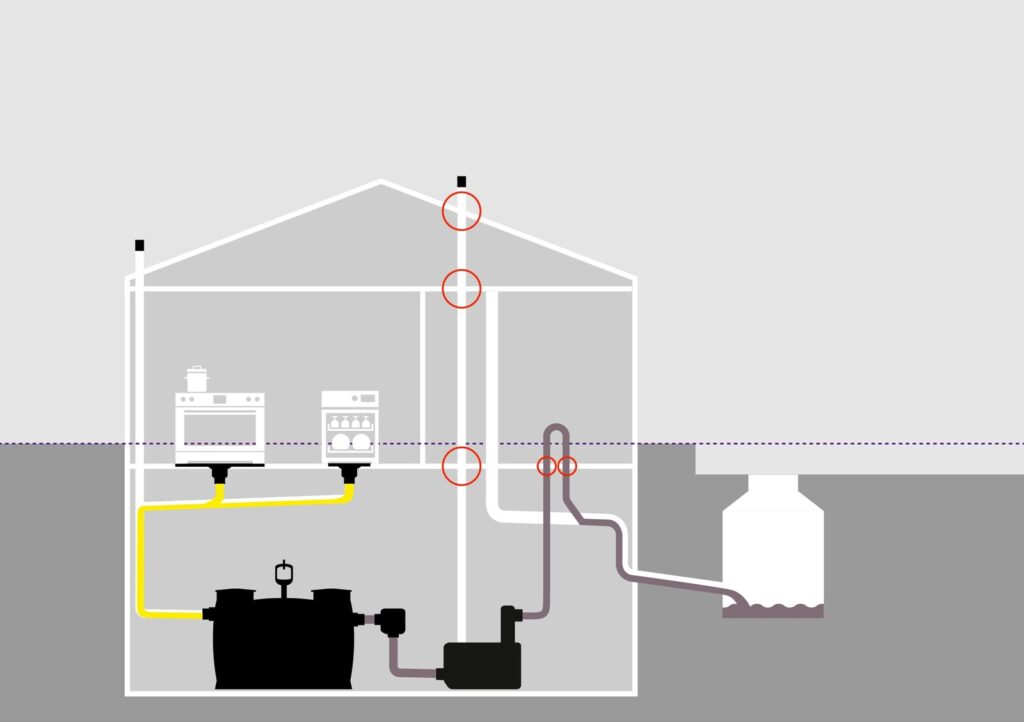

Une station de relevage correctement installée doit empêcher les eaux usées de pénétrer dans le bâtiment en cas de reflux depuis le réseau d’égouttage. Pour ce faire, la conduite de refoulement forme normalement une boucle antireflux passant au-dessus du niveau de reflux. L’installation nécessite également une conduite distincte d’aération et de ventilation débouchant en toiture.
Dans une construction neuve, ces contraintes peuvent généralement être intégrées dès la conception. Dans un bâtiment existant, la situation est différente. Les traversées de planchers et de toiture peuvent nécessiter des interventions sur la structure porteuse, ainsi que des adaptations en matière d’isolation acoustique et de sécurité incendie. Avec CleverLoop et CleverVent, KESSEL entend éviter ces cheminements de conduites. Selon le fabricant, il s’agit d’une première mondiale : pour la première fois, la protection antireflux ainsi que l’aération et la ventilation d’une station de relevage peuvent être entièrement assurées sous le niveau de reflux.

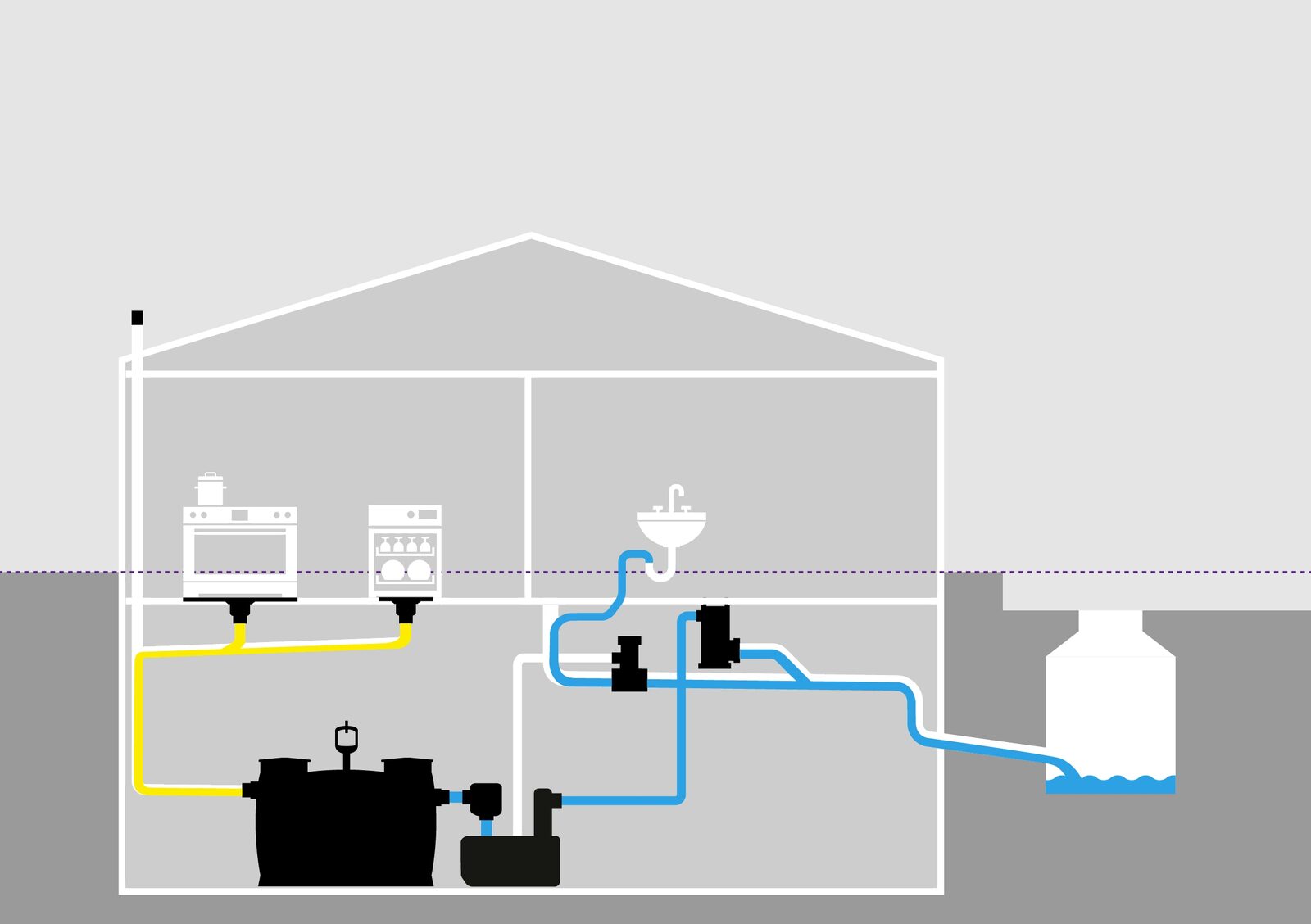

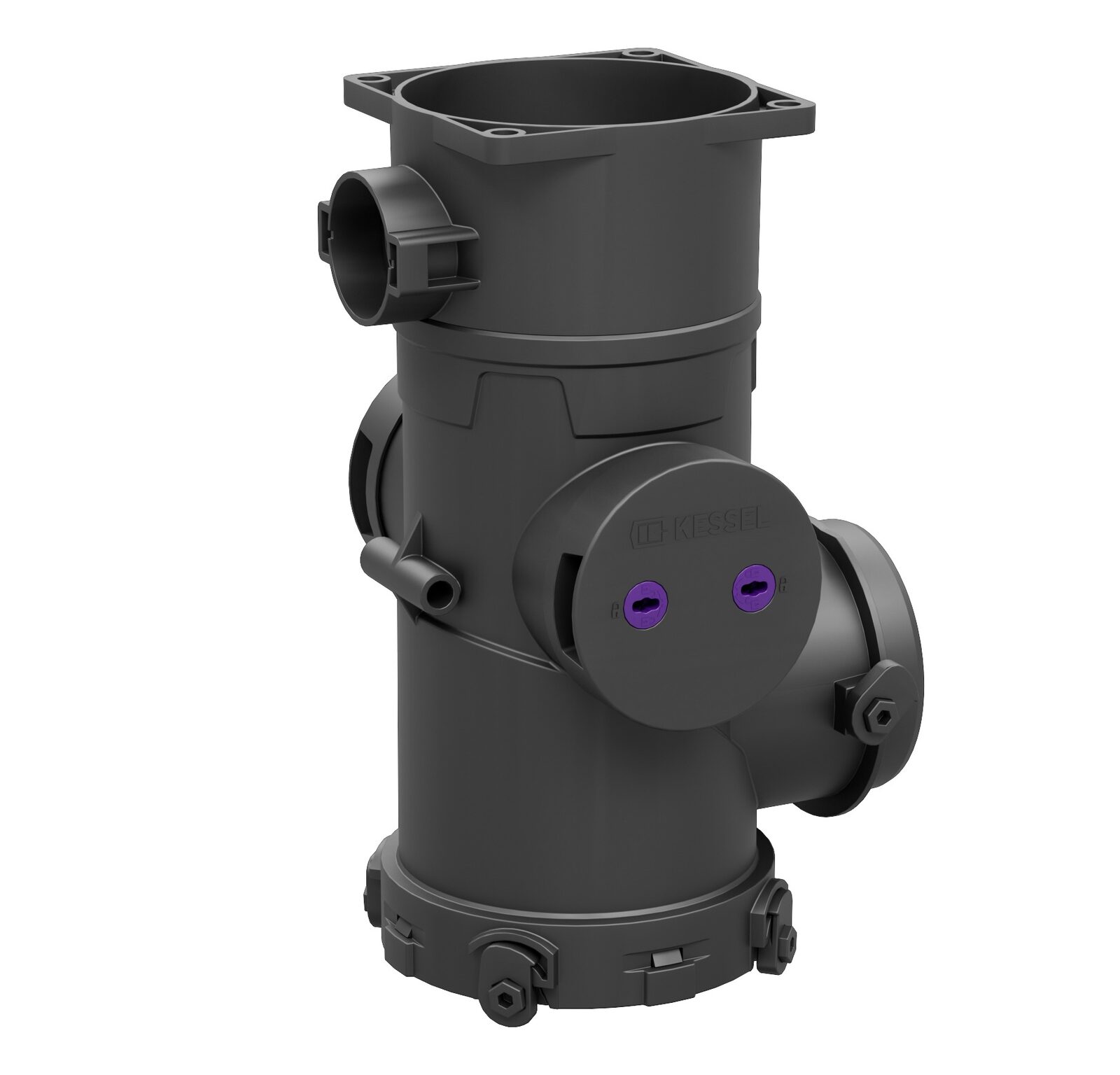

CleverLoop remplace la boucle antireflux classique par un séparateur mécanique de système placé entre la conduite de refoulement et le collecteur. Pendant le pompage, le flux d’eau ouvre automatiquement la vanne de passage. Dès que la pompe s’arrête, l’obturateur mécanique se referme de lui-même. En cas de reflux depuis l’égout, un flotteur assure une étanchéité supplémentaire.
Le séparateur de système présente une conception modulaire. Des manchons et des embouts mâles permettent de l’adapter à des conduites de refoulement de DN 50 à DN 100 et à des collecteurs de DN 90 à DN 200. Une ouverture de maintenance intégrée permet d’accéder au composant sans outil.

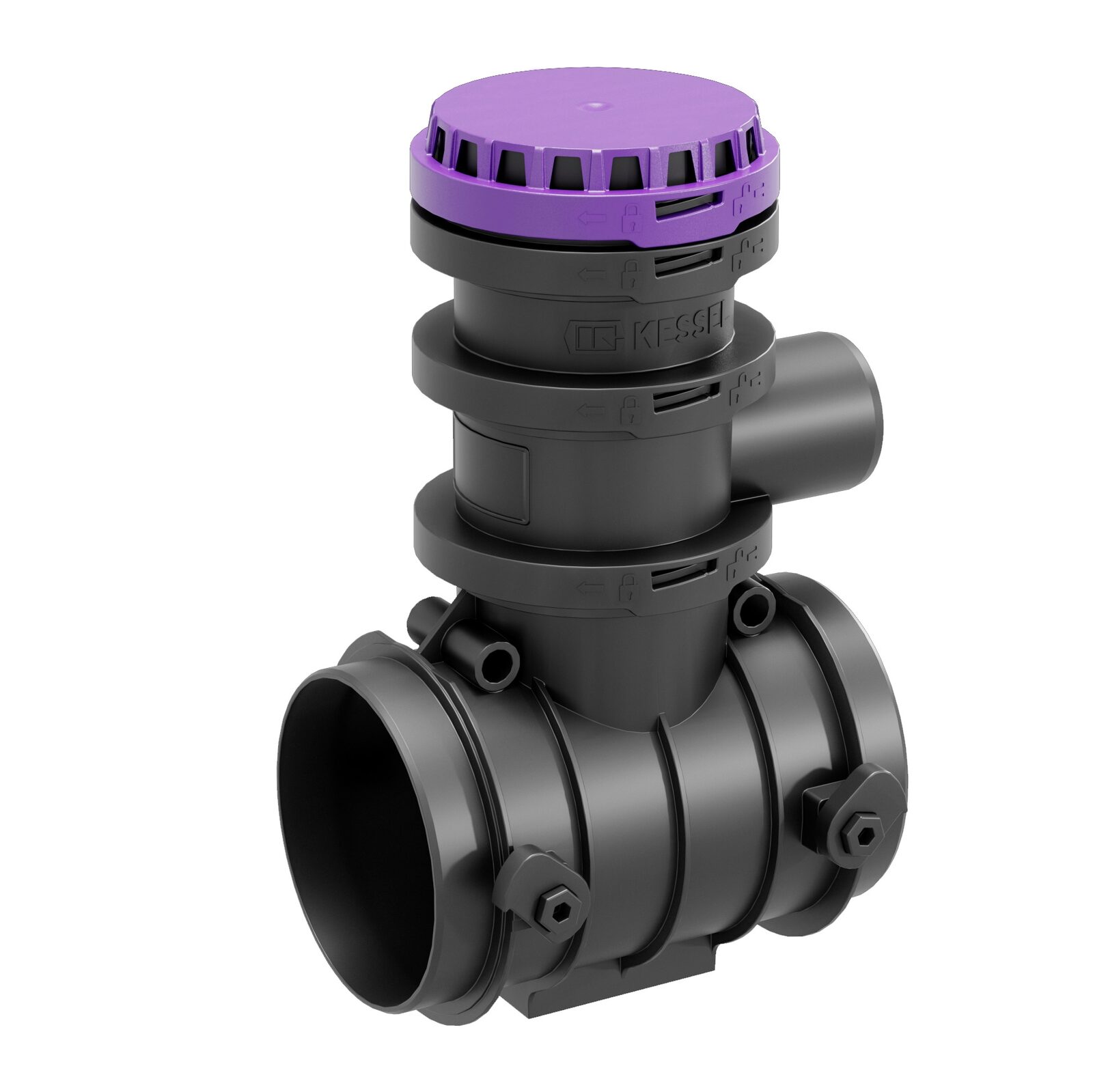

CleverVent répond à la seconde contrainte de tuyauterie. Cette soupape remplace la conduite distincte d’aération et de ventilation débouchant en toiture. En fonctionnement normal, les échanges d’air s’effectuent via le collecteur et le réseau d’égouttage. En cas de reflux, l’eau soulève un flotteur intégré, qui ferme la liaison avec l’égout. L’installation bascule alors mécaniquement vers une aération et une ventilation avec l’air du local, à travers un filtre à charbon actif. Selon KESSEL, ce principe fonctionne également en cas de coupure de courant.
Ce composant s’intègre lui aussi directement dans le collecteur. Aucune conduite montante supplémentaire n’est donc nécessaire, et les pièces nécessitant un entretien, dont le filtre à charbon actif, restent accessibles.
« Avec le séparateur de système CleverLoop et la soupape d’aération et de ventilation CleverVent, nous apportons une réponse aux principaux défis liés à la protection antireflux, à l’aération et à la ventilation, ainsi qu’aux contraintes d’installation », explique Joachim Ziob, chef de produit chez KESSEL. Il précise également que ces solutions réduisent les coûts d’installation jusqu’à 70 %. La valeur ajoutée de CleverLoop et CleverVent se manifeste donc surtout dans les projets de rénovation. Selon KESSEL, ces solutions conviennent toutefois également aux constructions neuves, tant dans les bâtiments résidentiels que commerciaux.
Comme aucune norme spécifique n’existait encore pour ces solutions, KESSEL a travaillé avec des partenaires scientifiques, des organismes de contrôle et des organismes de normalisation à l’élaboration d’un cadre technique pour leur utilisation. Ces travaux ont abouti à la DIN SPEC 3615.
CleverLoop et CleverVent ont par ailleurs fait l’objet d’essais approfondis par TÜV Rheinland et obtenu la mention « Testé par TÜV ». L’Österreichisches Institut für Bautechnik (OIB) et l’organisme suisse de certification Qplus ont également délivré les autorisations et certifications correspondantes. KESSEL complète cette documentation par une déclaration du fabricant.
Avec la soupape d’aération et de ventilation CleverVent et le séparateur de système CleverLoop, ces dispositions ne sont plus nécessaires : les deux solutions fonctionnent sous le niveau de reflux.
