Derrière l’architecture remarquable du BRUSK, inauguré officiellement début mai, se cache une prouesse technique tout aussi impressionnante. Le nouveau site muséal de la ville de Bruges, conçu par les bureaux d’architectes Robbrecht & Daem et Olivier Salens, doit maintenir les œuvres d’art de niveau international dans des conditions identiques, été comme hiver. Pour l’installation HVAC, la ville de Bruges a collaboré avec SPIE Belgium qui, en tant qu’installateur multitechnique, a élaboré, en collaboration avec Mitsubishi Electric, une solution globale comprenant la géothermie, des pompes à chaleur et l’accumulation de glace. Avant même que les premières œuvres d’art n’arrivent à Bruges, le système avait déjà fonctionné pendant une année complète à titre d’essai. Aucun détail n’a été laissé au hasard.

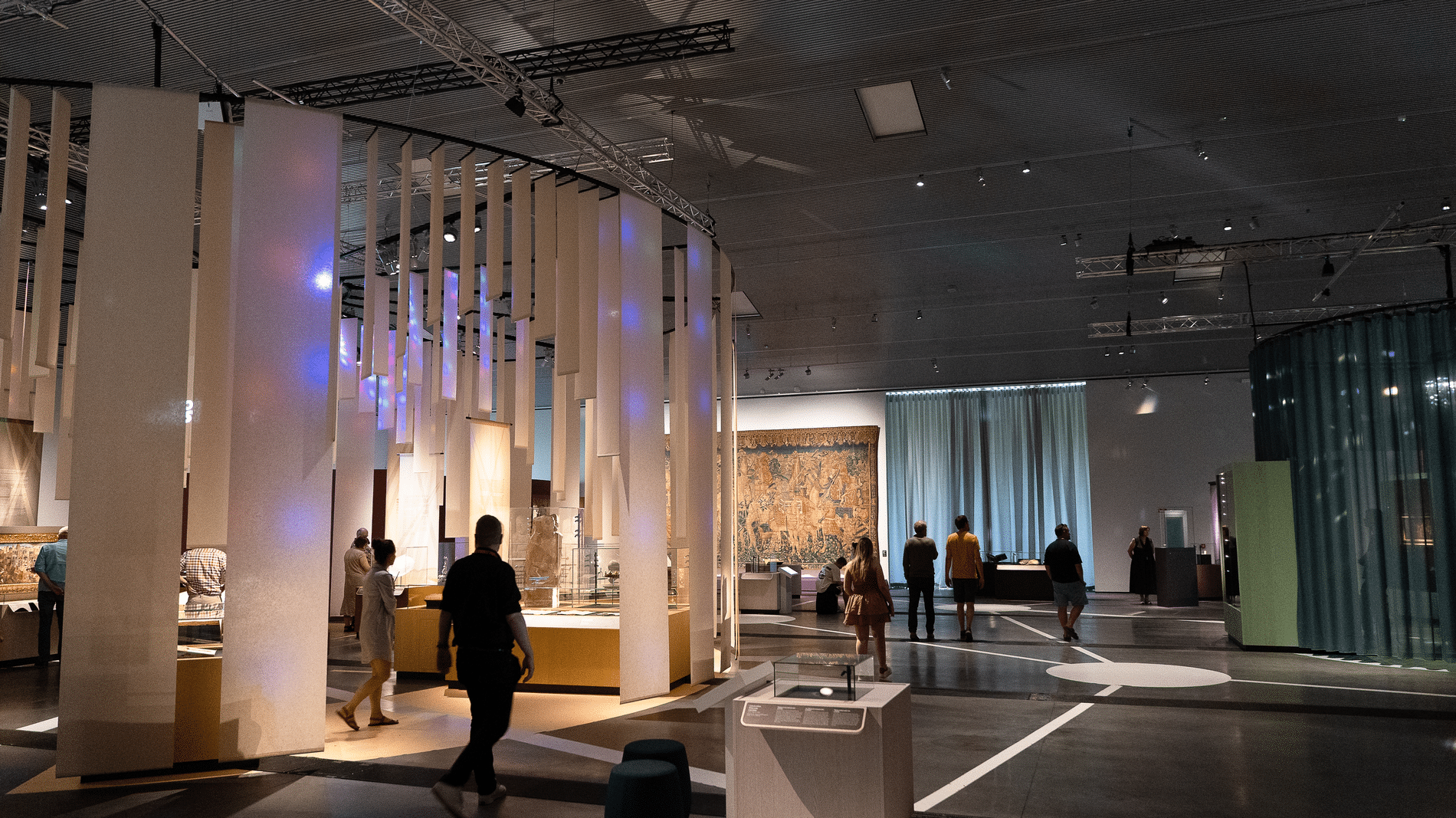

« Pour BRUSK, il ne s’agissait pas uniquement de chauffer ou de climatiser », explique Lode Lanszweert, account manager chez Mitsubishi Electric. « Il faut maintenir en permanence une température et un taux d’humidité parfaitement constants, tant pour les visiteurs que pour les collections d’art. »

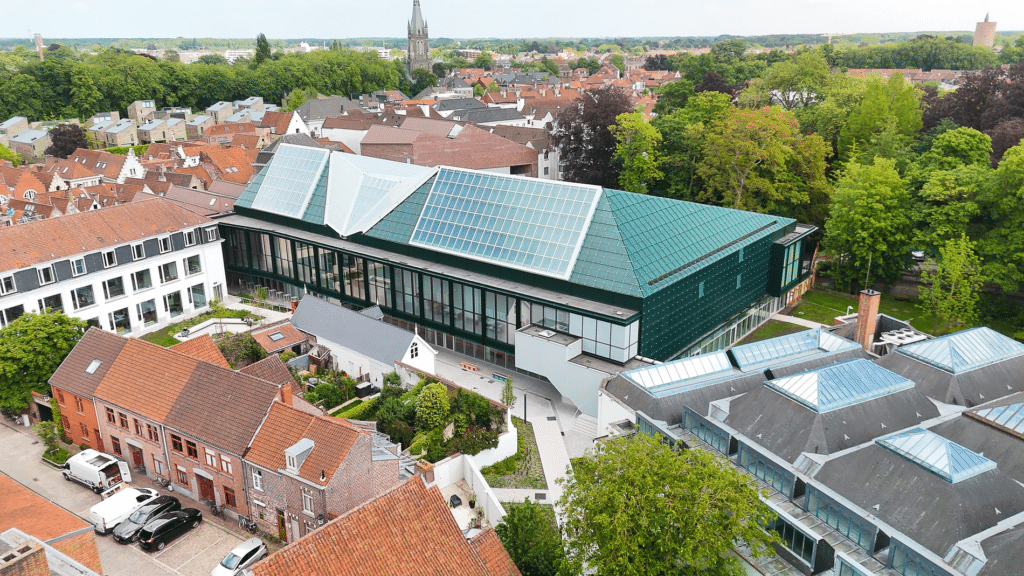

BRUSK a été conçu comme un projet de design-and-build, dans le cadre duquel SPIE Belgium a contribué à définir les aspects techniques sous la houlette du bureau d’études. La durabilité a été intégrée au projet dès le départ. Ainsi, le bâtiment fonctionne sans combustibles fossiles et mise au maximum sur les énergies vertes grâce à des panneaux solaires intégrés et à un champ BTES. À noter : toutes les pompes à chaleur sont installées à l’intérieur. « C’est un choix délibéré », explique Lode Lanszweert. « Le toit devait rester entièrement libre pour accueillir les panneaux solaires intégrés et préserver l’esthétique architecturale du bâtiment. C’est pourquoi nous utilisons ici une pompe à chaleur air-eau dont l’air extérieur est acheminé et évacué par des gaines. »
L’un des éléments les plus remarquables de l’installation se trouve dans le sous-sol technique de BRUSK : un accumulateur de glace de six mètres de long. Lors des pics d’ensoleillement ou pendant les heures creuses où l’électricité est moins chère, l’eau y est transformée en une immense masse de glace. « Ce stockage de glace nous permet de stocker l’énergie de manière intelligente », explique Lode Lanszweert. « En cas de coupure de courant, le froid ainsi stocké nous permet de maintenir les conditions adéquates dans les salles du musée pendant encore huit heures. »
Par ailleurs, deux pompes à chaleur géothermiques à 6 tubes ont été installées : l’une pour le refroidissement de confort et l’autre pour le refroidissement à basse température destiné à la déshumidification dans les groupes de traitement d’air. Ce dernier aspect, en particulier, joue un rôle important dans un environnement muséal. « Grâce à ce refroidissement à basse température, nous pouvons parfaitement contrôler l’humidité relative », poursuit Lode Lanszweert. « Nous garantissons ainsi une humidité de l’air idéale pour les œuvres d’art tout au long de la saison. »
Un autre avantage de la technologie à 6 tubes est que l’installation peut à la fois refroidir et chauffer. L’énergie thermique est ainsi échangée en interne entre les zones chaudes et froides, sans avoir à puiser en permanence de l’énergie supplémentaire dans le champ BTES. L’installation atteint ainsi un rendement très élevé.
Pour SPIE Belgium, la complexité ne résidait pas seulement dans les techniques elles-mêmes, mais aussi dans la mise en œuvre pratique du projet. « Tout ce que vous voyez ici a été entièrement dessiné en 3D au préalable », explique Stijn Uiten, chef de projet HVAC chez SPIE Izegem. « De nombreux éléments ont été préfabriqués, ce qui a permis une installation très fluide sur le chantier. » La coordination entre les différentes techniques était également très bien organisée. Lors des réunions hebdomadaires de chantier, les entrepreneurs et le bureau d’études coordonnaient minutieusement tous les aspects, ce qui permettait généralement de résoudre les problèmes avant même qu’ils ne surviennent.
Selon Patrick Van Heste, Business Unit Manager SPIE Izegem, ce projet reposait avant tout sur la précision. « Les visiteurs ne doivent jamais avoir l’impression qu’il fait trop chaud ou trop froid. De plus, nous devons pouvoir maintenir les œuvres d’art en permanence dans des conditions parfaitement identiques. Pour cela, il faut une installation qui fonctionne de manière parfaitement stable. »
Avant même que le BRUSK n’ouvre effectivement ses portes, l’ensemble du système de climatisation a été testé pendant un an. Au cours de cette période, le système a dû démontrer en permanence que la température et l’humidité relative restaient parfaitement stables. « C’était indispensable pour gagner la confiance des prêteurs internationaux », explique Stijn Uiten. « Ce n’est qu’après avoir prouvé que le climat intérieur restait entièrement sous contrôle tout au long des quatre saisons que les œuvres d’art ont pu être acheminées vers Bruges. »
Pour Mitsubishi Electric, la force de ce projet réside avant tout dans l’intégration de toutes les techniques au sein d’un ensemble cohérent. « Différentes applications y sont réunies : géothermie, accumulation de glace, pompes à chaleur air-eau et eau-eau », conclut Lode Lanszweert. « Comme tout est parfaitement coordonné, la régulation reste gérable pour l’installateur et la fiabilité de fonctionnement est garantie à long terme. »
